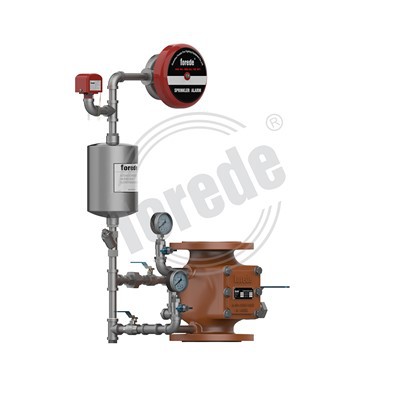

Mitrā trauksmes vārsts ir pārklājoša plāksnes trauksmes vārsts, kas galvenokārt sastāv no vārsta korpusa, sēdekļa gredzena un vārsta skavas. Vārsta korpuss visu vārsta korpusu sadala augšējā un apakšējā dobumā. Augšējā dobums (sistēmas puse) ir savienots ar sistēmas cauruļu tīklu. Apakšējā dobums (ūdens padeves puse) ir savienots ar ūdens avotu, un vārsta korpuss ir aprīkots ar sēdekļa gredzenu. Uz sēdekļa gredzena ir daudz rievu atveru, kas ved uz palēninātāja ūdens ieplūdes cauruli.
Kad sistēma atrodas servo stāvoklī, sēdekļa gredzena rievu vai atveri pārklāj un aizver vārsta atloks, un trauksmes ūdens kanāls, kas ved uz hidraulisko trauksmes zvanu, ir bloķēts; kad augšējā un apakšējā spiediena starpība sasniedz noteiktu vērtību, atveras vārsta atloks (Diferenciālā spiediena palaišana), ūdens plūst no ūdens padeves puses uz sistēmas pusi, trauksmes zvans signalizē un ūdens dzēšanas sistēma izsmidzina ūdeni; kad augšējais un apakšējais spiediens tiek bieži atvērts, uz vārsta diska ir neliels ūdens papildināšanas vārsts. Kad noplūde vai ūdens avota spiediens svārstās, ūdens padeves vārstu var izmantot ūdens padevei cauruļu tīklā, lai līdzsvarotu spiedienu augšējā un apakšējā kamerā, stabilizētu vārsta atloku un izvairītos no viltus trauksmēm.
Materiāls | Ķermenis | Kaļamais čuguns |
Clapper | SS304 ar NBR | |
Caurules | SS304 | |
Lodveida vārsts& sietiņš& pretvārsts | Misiņš | |
Ūdens motora gongs | SS304 | |
Darba spiediens | 12 bāri | |
Blīvēšanas pārbaudes spiediens | 24 bāri | |
Piemērojamā temperatūra | 4 ° C līdz 70 ° C | |
Uzstādīšana | Vertikāli | |
Plūsmas slēdža kontakta jauda | DC24V, 0.5A | |
Savienojums | Atloks × atloks | |
Pieejamais izmērs | DN80 caur DN250 (3 ”caur 10”) | |
Populāri tagi: signalizācijas pretvārsts sprinkleru sistēmai, Ķīna, ražotāji, piegādātāji, vairumtirdzniecība, cena
1) kaļamā čuguna konstrukcijas vārsta korpuss, mazāks svars un papildu izturība.
2) Vienkārša apkope prasa demontēt vārsta vāku.
3) Visas kustīgās daļas var apkalpot, nenoņemot vārstu no uzstādītā stāvokļa.
4) Vienkāršs dizains ērtai uzstādīšanai un darbībai.
5) vertikāla uzstādīšana.
6) CCCF sertificēts.
