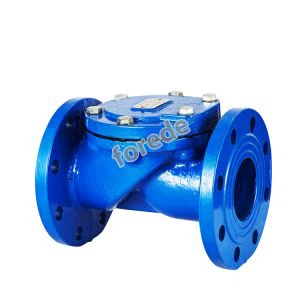

Šūpoles tipa pretvārsts

Pretvārstus var izmantot arī cauruļvadu piegādei palīgsistēmām, kur spiediens var paaugstināties virs sistēmas spiediena. Pretvārstus var iedalīt šūpoles pretvārstos (rotējošos atbilstoši smaguma centram) un pacelšanas pretvārstiem (pārvietojoties pa asi).

Šāda veida pretvārsta funkcija ir atļaut barotnei plūst tikai vienā virzienā un novērst plūsmu pretējā virzienā. Parasti šāda veida vārsti darbojas automātiski. Vienā virzienā plūstoša šķidruma spiediena ietekmē atveras vārsta atloks; kad šķidrums plūst pretējā virzienā, šķidruma spiediens un vārsta atloka pašsakritība iedarbojas uz vārsta sēdekli, tādējādi pārtraucot plūsmu.

Starp tiem pretvārsts pieder pie šāda veida vārsta, kas ietver pagrieziena pretvārstu un pacelšanas pretvārstu. Šūpoles pretvārstam ir eņģu mehānisms un vārsta disks, piemēram, durvis, kas brīvi balstās uz slīpā vārsta sēdekļa virsmas. Lai nodrošinātu, ka vārsta aizbāznis katru reizi var sasniegt pareizo vārsta sēdekļa virsmas stāvokli, vārsta aizbāznis ir veidots eņģu mehānismā tā, lai vārsta nodalījumā būtu pietiekami daudz vietas pagriešanai, un vārsta aizdare patiesi un vispusīgi sazinātos vārsta sēdeklis. Vārsta aizbāzni var izgatavot no metāla, ādu, gumiju vai sintētisku apvalku var inkrustēt uz metāla, atkarībā no veiktspējas prasībām. Kad šūpoles pretvārsts ir pilnībā atvērts, šķidruma spiediens ir gandrīz netraucēts, tāpēc spiediena kritums caur vārstu ir salīdzinoši mazs. Pacelšanas pretvārsta vārsta disks atrodas uz vārsta korpusa blīvēšanas virsmas. Izņemot to, ka disku var brīvi pacelt un nolaist, pārējais vārsts ir līdzīgs noslēgšanas vārstam. Šķidruma spiediens izvelk disku no sēdekļa blīvēšanas virsmas, un barotnes pretplūsma liek diskam atkal nokrist uz sēdekļa un pārtraukt plūsmu. Saskaņā ar lietošanas nosacījumiem vārsta disks var būt pilnībā metāla konstrukcija vai arī tas var būt gumijas spilventiņa vai gumijas gredzena veidā, kas inkrustēts uz diska turētāja. Tāpat kā slēgvārsts, arī šķidruma caurplūde caur pacēluma pretvārstu ir šaura, tāpēc spiediena kritums caur pacēluma pretvārstu ir lielāks nekā pagriežamā pretvārsta, un šūpoles pretvārsta plūsmas ātrums ir ierobežots. . Reti.
